EN 1677-4
GRADO 80

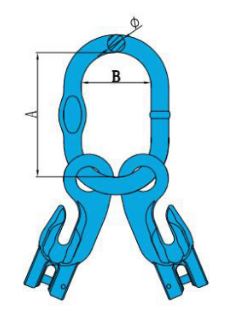

| Para cadena de Ø | CARGA DE TRABAJO (TN) | DIMENSIONES | |||||
|---|---|---|---|---|---|---|---|
| A | B | D | a | b | d | ||
| 13 | 11.2 | 200±6 | 110±6 | 32 | 115±6 | 50±3 | 22±1 |
| 20 | 26.5 | 350±10 | 190±6 | 50 | 180±6 | 100±6 | 32 |
| 22 | 31.5 | 350±10 | 190±6 | 50 | 180±6 | 100±6 | 36 |
| 26 | 45 | 400±10 | 200±6 | 56 | 180±6 | 100±6 | 40 |
